一、引言：傳統檢驗的局限與光學升級需求

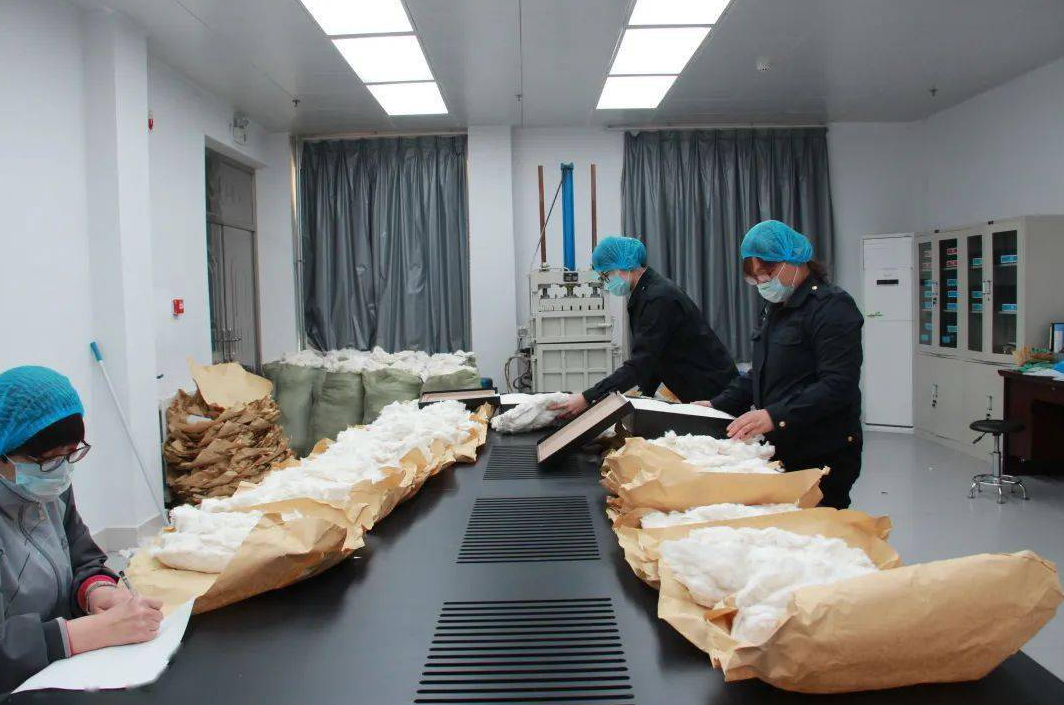

在棉花質量分級領域，色澤評定是判定品級的關鍵指標。傳統依賴自然光（北向天窗晝光）的檢驗方式存在顯著缺陷：光照穩定性差、易受天氣/季節影響、檢驗時效受限。D75光源LED燈管棉花分級照明係統的誕生，通過全光譜模擬技術與智能光控設計，為行業帶來標準化、全天候、高精度的檢驗環境解決方案。

二、核心技術：突破性光學參數解析

1. 光源性能參數對比

指標 傳統熒光燈管 D75 LED光源係統

色溫 7500K±500K 7500K±200K

顯色指數(Ra/Re) Ra96; Re>95**

照度範圍(Lux) 750±200 500-1500可調

使用壽命(h) 2000-3000 ≥25,000

光譜穩定性 100小時後衰減>10% 全周期衰減<5%

2. 關鍵技術突破點

光譜精準控製

采用380-760nm連續光譜覆蓋技術，光譜匹配度達到1±0.05@100nm波段，優於GB/T 13786-2022標準要求。通過多通道PWM調光算法，實現光譜形態的動態補償。

智能光強調節係統

集成0-100%無極調光模塊，支持遠程遙控設定。內置照度傳感器實時反饋數據，確保工作麵照度誤差≤±2%。

三、係統架構與工程化創新

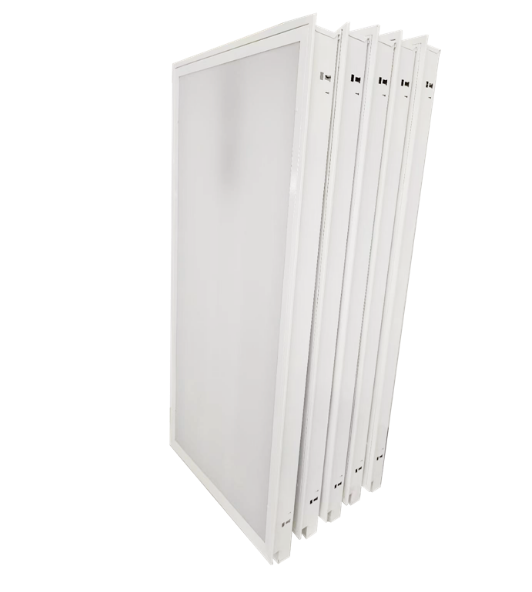

1. 模塊化光學組件設計

四光源矩陣布局

采用4支LED燈管正交對稱排布，通過菲涅爾透鏡實現**≥90%照度均勻度**。特殊導光板結構消除邊緣暗區。

熱管理係統

三維散熱風道設計，配合Al-Mg合金散熱基板，使LED結溫控製在65℃以下，確保光衰率<3%/千小時。

2. 智能化控製單元

STM32主控平台

集成照度閉環控製、故障自診斷、壽命預測等功能。支持RS485/Modbus協議實現多設備組網。

電源管理係統

采用PFC+LLC拓撲架構，功率因數≥0.98，THD<5%。寬電壓輸入(AC176-264V)適應電網波動。

四、行業應用價值分析

1. 經濟效益測算（以年加工10萬噸棉企為例）

項目 傳統方案 D75 LED係統

年維護成本 ￥38,000 ￥6,200

誤判率 1.2% 0.35%

日均有效工作時長 8小時 24小時

ROI周期 - <14個月

2. 質量控製提升

色差ΔE<0.8

在D75照明下，人眼對棉纖維黃度指數（+b值）的辨識靈敏度提升42%，分級一致性提高至98.6%。

五、安裝調試與維保規範

1. 工程實施要點

光學標定流程

使用分光輻射度計進行9點網格法校準，確保工作麵任意兩點照度差<5%。建議每2000小時進行光學校驗。

環境兼容性設計

配套安裝抗靜電屏蔽層與EMC濾波器，滿足GB/T 17626電磁兼容四級標準。

2. 預防性維護策略

關鍵部件壽命預測

LED光源：MTBF≥50,000h

驅動電源：MTBF≥100,000h

建立基於雲平台的預測性維護係統，提前30天預警部件更換。

六、結語：光學檢測新基準

D75 LED照明係統通過光譜工程學創新與智能控製技術的深度融合，重新定義了棉花分級檢驗的光環境標準。其精準、穩定、高效的特性，不僅適用於棉紡行業，更為紡織品、食品加工等領域的顏色質量控製提供了標準化解決方案。隨著ISO 4911:2017新規的實施，該係統的推廣應用將加速行業檢測體係的智能化升級。
